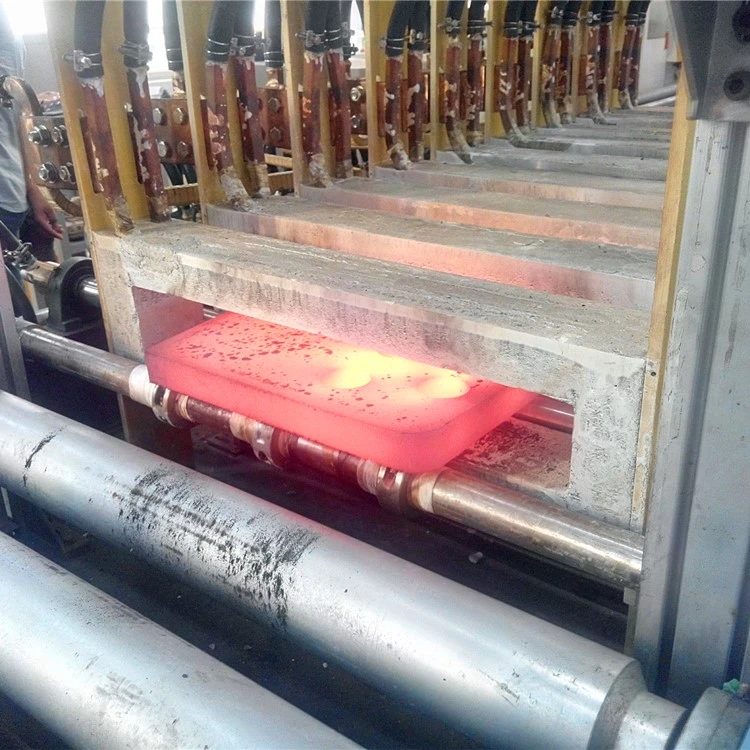

Automatic Steel Plate Induction Heating System

עקרון עבודה

מערכת זו עובדת על תיאוריית חימום זרם מערבולת אינדוקציה אלקטרומגנטית. ספק כוח IGBT בעל ביצועים גבוהים מוציא זרם חילופין יציב, יוצר שדה מגנטי משתנה משתנה באמצעות סלילי אינדוקציה מפולחים שנוצרו במיוחד. כאשר לוחות פלדה עוברים דרך אזור השדה המגנטי, נוצרים זרמי מערבולת מפוזרים באופן שווה בתוך חומר מתכת. חום נוצר על ידי ההתנגדות הטבועה של לוחות פלדה כך שחלקי העבודה מתחממים באופן סינכרוני מבפנים אל חוץ.

תצורת קו ראשי

קו הייצור המלא של לוחות הפלדה לחימום אינדוקציה מורכב ממספר מודולים תפקודיים ליבה למימוש פעולה בלתי מאוישת אוטומטית לחלוטין.

יחידת כוח אינדוקציה של IGBT בתדר בינוני

רכיב כוח ליבה עם מקדם הספק גבוה ואיבוד חום נמוך. מסוגל לפעולה רציפה יציבה 24 שעות ביממה והתאמת הספק ללא מדרגות כדי להתאים לחומרי פלדה מגוונים ולזרימות עבודה בייצור.

סלילי חימום אינדוקציה מפולחים בהתאמה אישית

מותאם למימדים ספציפיים של לוח פלדה. פריסת סליל מפולח מאפשרת חימום אחיד מתקדם. שינוי מהיר תומך בתקני ייצור שונים ומשפר את עקביות החימום הן בכיווני העובי והן בכיווני הרוחב.

מערכת בקרת טמפרטורה חכמה בלולאה סגורה

עובד עם חיישני טמפרטורה אינפרא אדום דיוק גבוה וחומרת בקרת PLC. איסוף טמפרטורות בזמן אמת ותיקון פרמטרים אוטומטי מביאים ליציבות חימום יוצאי דופן וחזרתיות.

מערכת שינוע ומיקום בתדר משתנה

מסוע גלילה עמיד בפני סטיות מבטיח הובלה יציבה וסינכרונית של לוחות פלדה. מהירות ריצה מתכווננת תואמת לדרישות שונות של מחזור חימום לאיכות עיבוד עקבית.

יתרונות הליבה של המוצר

01/

איכות חימום יציבה ואחידה

בקרת חימום עצמאית מפולחת יחד עם ניטור טמפרטורה רב-נקודתי בזמן אמת מאפשר חימום אחיד בעובי של לוחות פלדה. דפורמציה תרמית, חמצון פני השטח ושיעור הפגמים מופחתים באופן משמעותי. כל אצווה של לוחות פלדה שומרת על קשיות, שטוחות וביצועים מכניים יציבים.

02/

חיסכון גבוה באנרגיה וביצועים ידידותיים לסביבה

חימום אינדוקציה הוא חימום פנימי ללא אובדן העברת חום ביניים. כנגד תנורים מסורתיים המופעלים בגז וציוד לחימום התנגדות, קו ייצור זה מקצץ את צריכת האנרגיה הכוללת ב-30%-50%. כל התהליך הוא ללא להבות, ללא פליטות וללא אבק, ועומד בדרישות הייצור המודרני של הירוק.

03/

יעילות ייצור גבוהה ותאימות רחבה

חימום מהיר מקצר את מחזור העיבוד התרמי ותומך בייצור המוני ללא הפסקה. הוא מטפל בפלדת פחמן, פלדת סגסוגת, פלדה עמידה בפני שחיקה, פלדת אל-חלד ולוחות מתכת אחרים, המכסה לוחות עבים במד דק, בינוני וכבד. ניתן לשלב את הקו בצורה חלקה בתהליכי העבודה הקיימים של ייצור פלדה של לקוחות.

04/

הפעלה חכמה ובטוחה

בקרת PLC אוטומטית מלאה מורידה את המעורבות הידנית ומאפשרת ייצור רציף בלתי מאויש. מנגנוני הגנה מרובים מכסים הגנה מפני זרם יתר, מתח יתר, טמפרטורת יתר ומחסור במים. בנייה מודולרית מפשטת את התחזוקה היומיומית ומאריכה את חיי השירות של רכיבי מפתח

05/

פרמטרים טכניים

קו ייצור חימום אינדוקציה זה ניתן להתאמה אישית מלאה עבור יעדי ייצור שונים. הוא מעבד לוחות פלדה בעובי של 5 מ"מ עד 120 מ"מ ורוחב שנע בין 200 מ"מ עד 3000 מ"מ. ניתן לכוונן את טמפרטורת החימום מטמפרטורת הסביבה ל-1200 מעלות, בעוד שדיוק בקרת הטמפרטורה נשאר בטווח של ±3 מעלות.

06/

תרחישי יישום

קו ייצור חימום אינדוקציית פלדה משרת יישומי עיבוד פלדה תעשייתיים סטנדרטיים רבים. שימושים אופייניים כוללים חימום מוקדם בגלגול חם, טיפול בחום המרווה-טיפוס, הסרת מתח שיורי לאחר חיתוך וטיפול חישול עבור לוחות פלדה שונים. זה מכסה גם יצירת חום עבור לוחות פלדה ימיים, לוחות מבנה גשרים, פלדה מבנית לרכב, לוחות עמידות בפני שחיקה הנדסית, כמו גם עיבוד תרמי עבור לוחות מתכת מרוכבים מיוחדים.

שאלות נפוצות

האם קו ייצור זה יכול להתחבר לציוד הייצור הקיים שלי?

כֵּן. הודות לעיצוב מודולרי, הקו יכול להתממשק עם ציוד במעלה הזרם ומורד הזרם באתר. אנו מתאימים את הפריסה ומהירות הריצה כך שיתאימו לקצב ההפקה המקורי שלך.

אילו סוגי חומרי פלדה יכולים לעבד קו זה?

זה עובד היטב עם פלדת פחמן, פלדת סגסוגת, פלדה עמידה בפני שחיקה, פלדת אל חלד ולוחות מתכת מוליכות מגנטים אחרים. אנו מכווננים את פרמטרי הסליל וההספק כדי להתאים למאפיינים שונים של חומרים.

איך אני מקבל קבלה על הרכישה שלי?

חלקי הליבה מאמצים עיצוב אמין ברמה תעשייתית עם סבירות נמוכה לכשל. העבודה היומיומית מתמקדת בעיקר בבדיקת מעגל מים וניקוי פני הסלילים. הנחיות מלאות לתחזוקה תפעול תינתן לצוות שלך.
